Jak efektivně a spolehlivě manipulovat s kovovými břemeny v automatizovaném provozu? Přídržný elektromagnet je důležitým prvkem moderního průmyslu. Umožňuje přesné ovládání magnetické síly pouhým stiskem tlačítka nebo povelem z řidicí jednotky. Přiblížíme vám, jak přídržné elektromagnety fungují, v čem se liší od klasických permanentních magnetů a kdy je v průmyslové praxi výhodnější zvolit permanentní elektromagnet, který drží i při výpadku elektrického proudu. Podívejte se na typické montážní situace v robotice a strojírenství.
Princip fungování: Síla pod kontrolou elektrického proudu

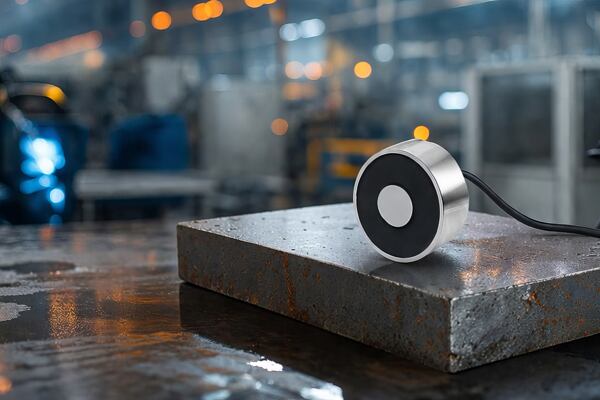

Základem přídržného elektromagnetu je cívka navinutá na jádře z magneticky měkké oceli. Jakmile cívkou začne protékat stejnosměrný elektrický proud, nejčastěji o napětí 12 V nebo 24 V, v okolí jádra se vytvoří magnetické pole.
Toto pole se soustředí do styčné plochy magnetu, což umožní pevně přitáhnout a držet feromagnetické předměty, jako jsou ocelové desky, plechy nebo polotovary.
Hlavní technickou výhodou je, že magnetickou sílu můžete okamžitě vypnout přerušením přívodu proudu. Magnetické pole pak téměř okamžitě zanikne, zůstává pouze minimální zbytkový magnetismus. A břemeno se uvolní. Právě schopnost rychlého cyklování dělá z elektromagnetů nepostradatelnou součást moderních výrobních linek.
Elektromagnet vs. permanentní magnet: Kdy zvolit který?
Při výběru magnetu pro průmyslové využití je zásadní rozdíl v ovládání. Klasický permanentní magnet vyvíjí magnetickou sílu neustále, bez nutnosti napájení. To je výhodné pro statické aplikace, ale nevýhodné tam, kde potřebujete břemeno opakovaně a rychle odebírat.
Přídržný elektromagnet má oproti permanentnímu magnetu tyto výhody:
- Plná kontrola: Přídržnou sílu aktivujete a deaktivujete signálem z řídicího systému (PLC).
- Regulace výkonu: Změnou napájecího napětí lze u některých typů elektromagnetů v určitých mezích regulovat přídržnou sílu.
- Automatizace: Možná integrace do ramen průmyslových robotů a manipulátorů.
Nevýhodou standardního elektromagnetu je jeho závislost na zdroji energie. Pokud dojde k nečekanému výpadku proudu, magnetická síla zanikne a břemeno se uvolní.
Pro situace, kde je takový stav nepřípustný, jsou k dispozici speciální permanentní elektromagnety, které kombinují vlastnosti obou technologií.
Dva typy přídržných elektromagnetů: Standardní a s permanentním magnetem
Při návrhu systému je třeba zvolit správný princip fungování s ohledem na bezpečnost a energetickou náročnost. Standardní přídržné elektromagnety drží předmět pouze tehdy, když jimi protéká elektrický proud.
Jsou ideální pro robotizaci a manipulaci, kde se břemeno často odebírá a pokládá. Výhodou je konstrukční jednoduchost a efektivita při častém spínání.

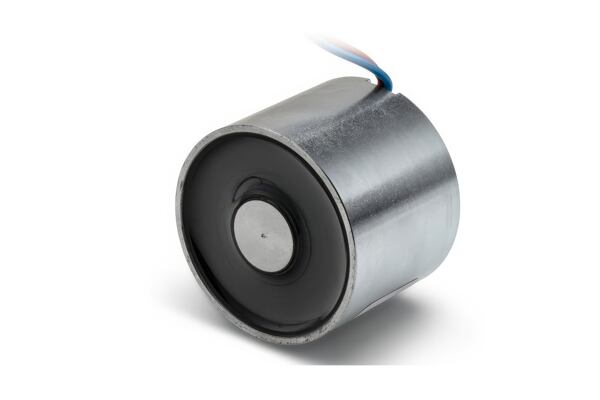

Oproti tomu permanentní elektromagnet funguje na invertním principu. Obsahuje vnitřní permanentní magnet, který drží břemeno neustále bez přívodu energie.
Elektrický proud se přivádí pouze v momentě, kdy je potřeba břemeno uvolnit a pole se dočasně neutralizuje. Toto řešení je nezbytné v provozech, kde by pád břemene při výpadku proudu mohl způsobit škody, například u elektropermanentních břemenových magnetů.
Jaká je přídržná síla a způsob montáže elektromagnetů?
Pro reálný výkon v provozu je rozhodující přídržná síla uváděná v Newtonech. Maximální síly však elektromagnet dosahuje pouze při nulové vzduchové mezeře od manipulovaného břemene, obrobku či materiálu, na čistém povrchu a při dostatečné tloušťce materiálu břemene.
Vrstva barvy, koroze nebo nerovnost povrchu přídržnou sílu snižuje. Většina průmyslových modelů využívá standardizované napájení 12 V nebo 24 V DC. Bývají vybavené závitovými otvory na zadní straně pro snadnou integraci na ramena robotů a přídržných systémů.
Může vás zajímat: Elektromagnety vs. permanentní magnety: Poznejte rozdíly
Důležité je sledovat pracovní cyklus, tedy zda je magnet určený pro trvalý provoz, nebo je zapotřebí dodržovat přestávky na ochlazení cívky.

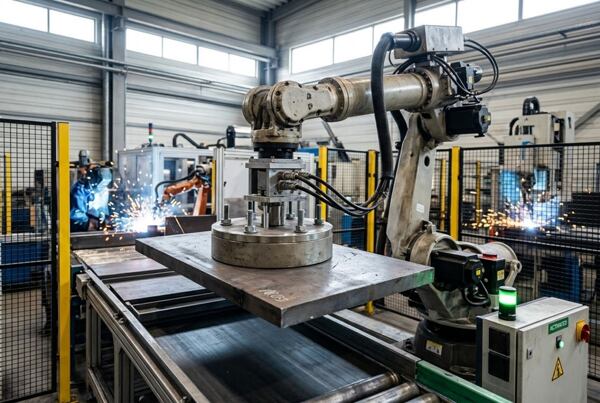

V praxi se elektromagnetické přídržné systémy nejčastěji uplatňují při mezioperační manipulaci s díly, fixaci obrobků během vrtání či broušení a v automatizovaném třídění feromagnetických materiálů.
Polarita a interakce s jinými magnety
U běžného přídržného elektromagnetu není pro samotnou funkci (přitažlivost k oceli) polarita +/- důležitá. Pokud však elektromagnet používáte k interakci s jiným permanentním magnetem, změnou polarity přívodních kabelů určíte, zda se budou magnety přitahovat, anebo odpuzovat. Toho se využívá například u elektromagnetických vyhazovačů nebo v aplikacích, kde je potřeba břemeno při uvolnění aktivně odtlačit.
Přídržné elektromagnety od 15 mm do 10 cm se silou až 200 kg
V nabídce standardních přídržných elektromagnetů naleznete široké rozpětí rozměrů a sil, které pokryjí potřeby od jemné mechaniky až po větší průmysl. Sortiment začíná u kompaktních modelů s průměrem pouhých 15 mm a přídržnou silou 36 N, přibližně 3,6 kg.
Na opačném konci spektra jsou výkonné průmyslové varianty s průměrem 100 mm, které disponují přídržnou silou až 3400 N, což odpovídá zátěži zhruba 340 kg. Díky této variabilitě je možné vybrat magnet přesně podle hmotnosti manipulovaného předmětu a prostorových možností daného zařízení.
Sekce elektromagnetů s permanentním magnetem obsahuje řešení zaměřená na maximální bezpečnost a extrémní výkon. Rozměrová řada začíná na průměru 20 mm s přídržnou silou 45 N, cca 4,5 kg.
Pro náročné průmyslové aplikace, kde je zapotřebí mnohem větší síla bez nutnosti trvalého napájení, jsou k dispozici modely s průměrem až 150 mm. Větší varianty dosahují úctyhodné přídržné síly 3500 N, tedy schopnosti udržet břemeno o hmotnosti zhruba 350 kg. Tato kategorie tak představuje ideální volbu pro zvedání a fixaci i těžších ocelových polotovarů.
Pro specifické aplikace jsou vám k dispozici také další varianty a elektromagnety různých typů, například dveřní elektromagnety nebo elektropermanentní magnetické upínače
Přídržné elektromagnety: Často kladené otázky (FAQ)
1. Jaké napájecí napětí se u přídržných elektromagnetů nejčastěji používá?
Průmyslovým standardem je bezpečné stejnosměrné napětí 12 V nebo 24 V DC. To umožňuje snadné zapojení do běžných řídicích systémů (PLC) a napájecích zdrojů v rozvaděčích.
2. Co se stane s břemenem při nečekaném výpadku proudu?
U standardního elektromagnetu síla okamžitě zanikne a břemeno odpadne. Pokud potřebujete zajistit bezpečnost proti pádu, zvolte elektromagnet s permanentním magnetem, který bez proudu drží a k uvolnění břemene je zapotřebí elektrický impuls.
3. Může se elektromagnet při dlouhodobém provozu přehřívat?
Při průchodu proudu cívkou dochází k vývinu tepla. Průmyslové magnety jsou konstruované pro dlouhodobé zatížení, podle specifikací daného typu, přesto je vhodné zajistit odvod tepla montáží na kovovou konstrukci, která funguje jako pasivní chladič.
4. Jaký vliv má vzduchová mezera mezi magnetem a břemenem na sílu?
Vzduchová mezera zásadně snižuje výkon. Už drobná vrstva barvy, prachu nebo nerovnost povrchu o tloušťce 0,5 mm může snížit reálnou přídržnou sílu o desítky procent.
5. Lze regulovat sílu elektromagnetu změnou napětí?
Snížením napětí klesá intenzita magnetického pole a tím i přídržná síla. V praxi se však častěji používá prosté sepnutí a vypnutí, přičemž regulace se řeší spíše výběrem vhodného rozměru magnetu pro danou zátěž.
